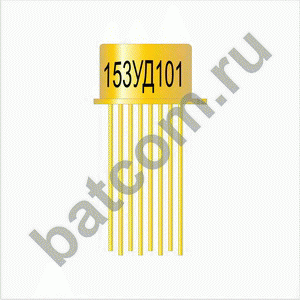

Микросхемы 153УД101

бК0.347.010 ТУ1

Подробные технические характеристики

• Описание
• Основные технические характеристики 153УД101
• Таблица назначения выводов

Операционный усилитель 153УД101 является операционным усилителем общего применения с внешней частотной коррекцией и улучшенными характеристиками по входу и изготавливается для использования в усилительных в аппаратуре широкого применения. ОУ 153УД101 повышенной надежности дополнительно маркируются индексом ОСМ.

• ТУ бК0.347.010 ТУ1
• Корпус 3101.8-1

Подробные технические характеристики

Номер вывода. Тип корпуса.			Условн. обознач.	Назначение вывода
3101.8-1	2101.8-1	201.14-1
1	1	3	FC1	Частотная коррекция 1
2	2	4	UIN-	Инвертирующий вход
3	3	5	UIN+	Неинвертирующий вход
4	4	6	U2	Питание UCC2(минус)
5	5	9	FC2	Частотная коррекция 2
6	6	10	OUT	Выход
7	7	11	U1	Питание UCC1(плюс)
8	8	12	FC1	Частотная коррекция 1

• Описание
• Характеристики
• Таблица назначения выводов

Микросхемы серии 153 и К553

Операционные усилители 153УД101, 153УД301, Р153УД1, К153УД101А, К553УД1, К553УД101 являются операционными усилителями общего применения с внешней частотной коррекцией и улучшенными характеристиками по входу и изготавливаются для использования в усилительных в аппаратуре широкого применения. ОУ 153УД101, 153УД301 повышенной надежности дополнительно маркируются индексом ОСМ.
