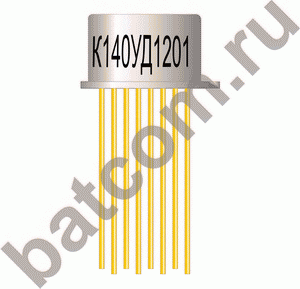

Операционные усилители К140УД1201
бКО.348.095-06 ТУ
- Малый входной ток
- Внутренняя частотная коррекция
- Защита выходного каскада от перегрузки
- Малый ток потребления
- Широкий диапазон питающих напряжений - ±1,2В до ±18В
Микросхемы интегральные К140УД1201 – микромощный операционный усилитель. Климатическое исполнение УХЛ. Шифр кода маркировки микросхем К140У12 – КУД12, в соответствии с бК0.348.095 ТУ/02.
НАДЕЖНОСТЬ
Наработка микросхем в режимах и условиях, допускаемых ТУ, - 50000 ч, а в следующем облегченном режиме при: UCC=±15 В ± 0,5 В; Idiv=15 мкА; RL=5 кОм – 60000 ч. Интенсивность отказов в течение наработки не более 1• 10-6 1/ч. Гамма-процентный срок сохраняемости микросхем (ТСγ) при γ = 95% при хранении их в условиях, установленных ГОСТ 21493-76, 12 лет.
- ТУ бКО.348.095-06 ТУ
- Тип корпуса 3101.8-1(TO 99)
Микросхемы серии 140
Микросхемы типа 140УД601 по своему функциональному назначению являются универсальными операционными усилителями (ОУ) общего применения с внутренней частотной коррекцией. ОУ 140УД601 предназначены для использования в аппаратуре широкого применения.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1 (позолоченный корпус);
- 3101.8-1НБ (покрытие никель-бор).
Интегральные микросхемы 140УД1201 представляют собой микромощные программируемые операционные усилители (ОУ) с малым входным током. В зависимости от тока управления они могут работать и как микромощные ОУ, и как ОУ общего применения в широком диапазоне питающих напряжений. В ОУ осуществлена внутренняя коррекция. ОУ имеют встроенную защиту от триггерного эффекта и от перегрузки выходного каскада. ОУ 140УД1201 предназначены для работы в аппаратуре широкого применения.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1 (позолоченный корпус);
- 3101.8-1НБ (покрытие никель-бор)
ОУ 140УД17 обладает очень малым входным напряжением смещения нуля, что достигается путем подгонки микросхемы на стадии изготовления. В связи с этим ОУ не требует никакого внешнего обнуления. ОУ 140УД17 обладает малыми входными токами и высоким коэффициентом усиления. Малое смещение нуля и высокий коэффициент усиления делают этот ОУ особенно ппривлекательным для его применения в
инструментальных схемах.
Широкий диапазон входных напряжений в комбинации с высоким коэффициентом ослабления синфазных входных напряжний (КCMR ) и высоким импедансом обеспечивает высокую точность для схем с неинвертирующим включением. В схемах с глубокой обратной связью могут быть получены превосходные линейность и точность. ОУ обладает высокой и нормированной стабильностью напряжения смещения нуля
и разности входных токов по времени и от изменения температуры окружающей среды. Точность и стабильность ОУ 140УД17 при больших усилениях в сочетании с отсутствием необходимости внешнего обнуления сделали этот ОУ инструментальным стандартом для измерительных и
вычислительных утройств высокой точности. ОУ типа 140УД17 предназначены для работы в усилительных устройствах аппаратуры широкого применения. ОУ 140УД1701АСАР, 140УД17АУАР повышенной надежности дополнительно маркируются индексом ОСМ.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1,
- Н04.16-2В
ОУ 140УД20 является двуканальным операционным усилителем общего применения с высоким уровнем разделения каналов - 85 дБ. Данная схема имеет дополнительный выход со входа усилительного каскада для подключения корректирующего конденсатора. Подключение внешнего
конденсатора между этим выводом и инвертирующим входом при инвертирующем включении увеличивает скорость нарастания выходного напряжения до 10 В/мксек. ОУ типа 140УД20 предназначены для использования в аппаратуре широкого применения.
Микросхемы изготавливаются в корпусах:
- 201.14-10,
- Н04.16-2В
Подробные технические характеристики
