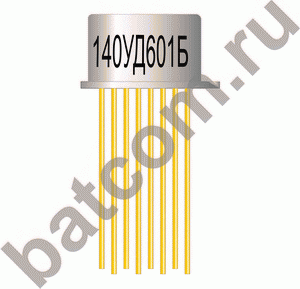

Микросхемы 140УД601Б
АЕЯР.431130.187-04ТУ
- Малые входные токи
- Малая разность входных токов
- Внутренняя частотная коррекция
- Высокий коэффициент усиления напряжения
- Защита от короткого замыкания
Микросхемы типа 140УД601Б по своему функциональному назначению являются универсальными операционными усилителями (ОУ) общего применения с внутренней частотной коррекцией.
ОУ 140УД601Б предназначены для использования в аппаратуре широкого применения.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1 (позолоченный корпус);
- 3101.8-1НБ (покрытие никель-бор).
Предельно-допустимые параметры эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначе- ние пара- метра | Норма | Время воздействия предельного режима эксплуатации | |||
| Предельно- допустимый режим | Предельный режим | |||||
| не менее | не более | не менее | не более | |||
| Напряжение питания, В | UСС | ±13,5* | ±16,5 | ± 5 | ±20 | 1 мин со скважностью 30 минут |
| Синфазные входные напряжения, В (при Ucc≤±15 В, ±UIC≤±Uccmin) | UIC | ±10 | ±15 | |||
| Сопротивление нагрузки, кОм | RL | 2,0 | 1,0 | |||
Примечание: * - допускается применение микросхем в течение всего срока наработки при напряжении питания от ±5 до ±13,5 В. При напряжении питания ниже значения ±13,5 В нормы на параметры не регламентируются.
Полное обозначение микросхем при заказе и в конструкторской документации:
- в корпусе 3101.8-1 - 140УД601АСАР, 140УД601БСАР АЕЯР.431130.187- 04ТУ
- в корпусе 3101.8-1НБ - 140УД601АС1АР, 140УД601БС1АР АЕЯР.431130.187- 04ТУ
- в корпусе H04.16-2B - 140УД6АУАР, 140УД6БУАР АЕЯР.431130.187- 04ТУ.
Гарантийная наработка в облегченном режиме - 120000 часов.
Гамма-процентная наработка до отказа при 97,5% в режимах и условиях ТУ - 200000 часов.
- ТУ АЕЯР.431130.187-04ТУ
- Тип корпуса 3101.8-1(TO 99)
