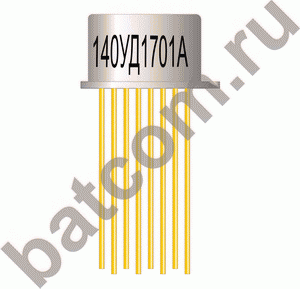

Микросхемы 140УД1701А

Микросхемы 140УД1701А
Микросхемы 140УД1701А
Микросхемы 140УД1701А

АЕЯР.431130.187-17ТУ

Отправить заявку

  • • Малое напряжение смещения нуля UI0 - ±25 мкВ/ С (макс)
  • • Малый дрейф напряжения смещения нуля UI0 - ±0,6 мкВ/ С (макс)
  • • Малый входной ток II - 2нА (макс)
  • • Высокий коэффициент усиления напряжения АU - 300 тыс. (мин)
  • • Высокий коэффициент ослабления синфазных входных напряжений КCMR - 110дБ (мин)
  • • Широкий диапазон синфазного входного напряжения UICMAX - ±13В (мин)
  • • Широкий диапазон питающих напряжений UCC - ±3В до ±18В

ОУ 140УД1701А обладает очень малым входным напряжением смещения нуля, что достигается путем подгонки микросхемы на стадии изготовления. В связи с этим ОУ не требует никакого внешнего обнуления. ОУ 140УД1701А обладает малыми входными токами и высоким коэффициентом усиления. Малое смещение нуля и высокий коэффициент усиления делают этот ОУ особенно ппривлекательным для его применения в инструментальных схемах.

Широкий диапазон входных напряжений в комбинации с высоким коэффициентом ослабления синфазных входных напряжний (КCMR ) и высоким импедансом обеспечивает высокую точность для схем с неинвертирующим включением. В схемах с глубокой обратной связью могут быть получены превосходные линейность и точность. ОУ обладает высокой и нормированной стабильностью напряжения смещения нуля и разности входных токов по времени и от изменения температуры окружающей среды.

Точность и стабильность ОУ 140УД1701А при больших усилениях в сочетании с отсутствием необходимости внешнего обнуления сделали этот ОУ инструментальным стандартом для измерительных и вычислительных утройств высокой точности.

ОУ типа 140УД1701А предназначены для работы в усилительных устройствах аппаратуры широкого применения. ОУ 140УД1701А  повышенной надежности дополнительно маркируются индексом ОСМ.

Предельно-допустимые параметры эксплуатации

Наименование параметра, единица измерения Буквенное обозначе- ние пара- метра Норма Время воздей- ствия предельного режима эксплуатации
Предельно-допу- стимый режим Предельный режим
не менее не более не менее не более
Напряжение питания, В UCC ±13,5 ±16,5 ±3,0 ±22 Два часа
Синфазные входные напряжения, В UIC ±10 ± UCC
Входное дифференциальное напряжение, В UID ±5,0 ±30
Сопротивление нагрузки, кОм RL 2,0 0,3 Одна мин. со скваж. 30 мин.

Полное обозначение микросхем при заказе и в конструкторской документации:

  • в корпусе 3101.8-1 140УД1701АСАР ; 140УД1701БСАР; 140УД1701АС1АР; 140УД1701БС1АР
  • в корпусе Н04.16-2В 140УД17АУАР ; 140УД17БУАР; 140УД17АУ1АР; 140УД17БУ1АР; 140УД17АУ2АР; 140УД17БУ2АР

  • ТУ АЕЯР.431130.187-17ТУ
  • Тип корпуса 3101.8-1(ТО 99)

Подробные технические характеристики

Микросхемы серии 140

Микросхемы типа 140УД601 по своему функциональному назначению являются универсальными операционными усилителями (ОУ) общего применения с внутренней частотной коррекцией. ОУ 140УД601 предназначены для использования в аппаратуре широкого применения.

Микросхемы изготавливаются в двух видах корпусов:

  • 3101.8-1 (позолоченный корпус);
  • 3101.8-1НБ (покрытие никель-бор).

Интегральные микросхемы 140УД1201 представляют собой микромощные программируемые операционные усилители (ОУ) с малым входным током. В зависимости от тока управления они могут работать и как микромощные ОУ, и как ОУ общего применения в широком диапазоне питающих напряжений. В ОУ осуществлена внутренняя коррекция. ОУ имеют встроенную защиту от триггерного эффекта и от перегрузки выходного каскада. ОУ 140УД1201 предназначены для работы в аппаратуре широкого применения.

Микросхемы изготавливаются в двух видах корпусов:

  • 3101.8-1 (позолоченный корпус);
  • 3101.8-1НБ (покрытие никель-бор)

ОУ 140УД17 обладает очень малым входным напряжением смещения нуля, что достигается путем подгонки микросхемы на стадии изготовления. В связи с этим ОУ не требует никакого внешнего обнуления. ОУ 140УД17 обладает малыми входными токами и высоким коэффициентом усиления. Малое смещение нуля и высокий коэффициент усиления делают этот ОУ особенно ппривлекательным для его применения в
инструментальных схемах.

Широкий диапазон входных напряжений в комбинации с высоким коэффициентом ослабления синфазных входных напряжний (КCMR ) и высоким импедансом обеспечивает высокую точность для схем с неинвертирующим включением. В схемах с глубокой обратной связью могут быть получены превосходные линейность и точность. ОУ обладает высокой и нормированной стабильностью напряжения смещения нуля
и разности входных токов по времени и от изменения температуры окружающей среды. Точность и стабильность ОУ 140УД17 при больших усилениях в сочетании с отсутствием необходимости внешнего обнуления сделали этот ОУ инструментальным стандартом для измерительных и
вычислительных утройств высокой точности. ОУ типа 140УД17 предназначены для работы в усилительных устройствах аппаратуры широкого применения. ОУ 140УД1701АСАР, 140УД17АУАР повышенной надежности дополнительно маркируются индексом ОСМ.

Микросхемы изготавливаются в двух видах корпусов:

  • 3101.8-1,
  • Н04.16-2В

ОУ 140УД20 является двуканальным операционным усилителем общего применения с высоким уровнем разделения каналов - 85 дБ. Данная схема имеет дополнительный выход со входа усилительного каскада для подключения корректирующего конденсатора. Подключение внешнего
конденсатора между этим выводом и инвертирующим входом при инвертирующем включении увеличивает скорость нарастания выходного напряжения до 10 В/мксек. ОУ типа 140УД20 предназначены для использования в аппаратуре широкого применения.

Микросхемы изготавливаются в корпусах:

  • 201.14-10,
  • Н04.16-2В
Изделия выпускаются на аттестованном производстве.
