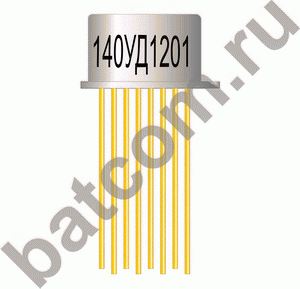

Микросхемы 140УД1201
АЕЯР.431130.187-10ТУ
- Малый входной ток
- Внутренняя частотная коррекция
- Защита выходного каскада от перегрузки
- Малый ток потребления
- Широкий диапазон питающих напряжений - ±1,2В до ±18В
Интегральные микросхемы 140УД1201 представляют собой микромощные программируемые операционные усилители (ОУ) с малым входным током. В зависимости от тока управления они могут работать и как микромощные ОУ, и как ОУ общего применения в широком диапазоне питающих напряжений. В ОУ осуществлена внутренняя коррекция. ОУ имеют встроенную защиту от триггерного эффекта и от перегрузки выходного каскада.
ОУ 140УД1201 предназначены для работы в аппаратуре широкого применения.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1 (позолоченный корпус);
- 3101.8-1НБ (покрытие никель-бор).
Предельно-допустимые параметры эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначе- ние пара- метра | Норма | Время воздей- ствия предельного режима эксплуатации | |||
| Предельно-допу- стимый режим | Предельный режим | |||||
| не менее | не более | не менее | не более | |||
| Напряжение питания, В | UCC | ±3 | ±16,5 | ±1,5 | ±18 | 1 мин со скважностью 30 минут |
| Синфазные входные напряжения, В (при Ucc≤±15 В, ±UIC≤Uccmin) | UIC | ±10 | ±15 | |||
| Сопротивление нагрузки, кОм | RL | 5 | 4,5 | |||
| Ток делителя, мкА | IDIV | 180 | 200 | |||
Полное обозначение микросхем при заказе и в конструкторской документации:
- в корпусе 3101.8-1 - 140УД1201САР АЕЯР.431130.187-10ТУ:
- в корпусе 3101.8-1НБ - 140УД1201С1АР АЕЯР.431130.187-10ТУ
- в корпусе H04.16-2B - 140УД12УАР АЕЯР.431130.187-10ТУ
Гарантийная наработка в режимах и условиях ТУ - 100000 часов
Гарантийная наработка в облегченном режиме - 120000часов
Гамма-процентная наработка до отказа при g = 97,5% в режимах и условиях ТУ - 200000 часов
- ТУ АЕЯР.431130.187-10ТУ
- Тип корпуса 3101.8-1(TO 99)
Микросхемы серии 140
Микросхемы типа 140УД601 по своему функциональному назначению являются универсальными операционными усилителями (ОУ) общего применения с внутренней частотной коррекцией. ОУ 140УД601 предназначены для использования в аппаратуре широкого применения.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1 (позолоченный корпус);
- 3101.8-1НБ (покрытие никель-бор).
Интегральные микросхемы 140УД1201 представляют собой микромощные программируемые операционные усилители (ОУ) с малым входным током. В зависимости от тока управления они могут работать и как микромощные ОУ, и как ОУ общего применения в широком диапазоне питающих напряжений. В ОУ осуществлена внутренняя коррекция. ОУ имеют встроенную защиту от триггерного эффекта и от перегрузки выходного каскада. ОУ 140УД1201 предназначены для работы в аппаратуре широкого применения.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1 (позолоченный корпус);
- 3101.8-1НБ (покрытие никель-бор)
ОУ 140УД17 обладает очень малым входным напряжением смещения нуля, что достигается путем подгонки микросхемы на стадии изготовления. В связи с этим ОУ не требует никакого внешнего обнуления. ОУ 140УД17 обладает малыми входными токами и высоким коэффициентом усиления. Малое смещение нуля и высокий коэффициент усиления делают этот ОУ особенно ппривлекательным для его применения в
инструментальных схемах.
Широкий диапазон входных напряжений в комбинации с высоким коэффициентом ослабления синфазных входных напряжний (КCMR ) и высоким импедансом обеспечивает высокую точность для схем с неинвертирующим включением. В схемах с глубокой обратной связью могут быть получены превосходные линейность и точность. ОУ обладает высокой и нормированной стабильностью напряжения смещения нуля
и разности входных токов по времени и от изменения температуры окружающей среды. Точность и стабильность ОУ 140УД17 при больших усилениях в сочетании с отсутствием необходимости внешнего обнуления сделали этот ОУ инструментальным стандартом для измерительных и
вычислительных утройств высокой точности. ОУ типа 140УД17 предназначены для работы в усилительных устройствах аппаратуры широкого применения. ОУ 140УД1701АСАР, 140УД17АУАР повышенной надежности дополнительно маркируются индексом ОСМ.
Микросхемы изготавливаются в двух видах корпусов:
- 3101.8-1,
- Н04.16-2В
ОУ 140УД20 является двуканальным операционным усилителем общего применения с высоким уровнем разделения каналов - 85 дБ. Данная схема имеет дополнительный выход со входа усилительного каскада для подключения корректирующего конденсатора. Подключение внешнего
конденсатора между этим выводом и инвертирующим входом при инвертирующем включении увеличивает скорость нарастания выходного напряжения до 10 В/мксек. ОУ типа 140УД20 предназначены для использования в аппаратуре широкого применения.
Микросхемы изготавливаются в корпусах:
- 201.14-10,
- Н04.16-2В
