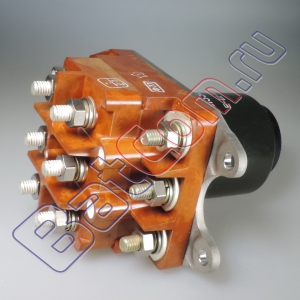

Контакторы ТКС133ОДЛ

Контакторы ТКС133ОДЛ
Контакторы ТКС133ОДЛ

8А0.361.554 ТУ

Условное обозначение ТКС133ОДЛ

  • Номинальное напряжение в цепи 27 В Т
  • Контактор К
  • Значение номинального тока в цепи главных контактов, обозначает разряд сотни С
  • Число единиц данного разряда 1
  • Число независимых размыкающих контактов 3
  • Число независимых замыкающих контактов 3
  • Температура окружающей среды от -60°С до +85°С О
  • Продолжительный режим работы Д
  • Облегченный вариант исполнения Л

 Электромагнитный контактор ТКС103ОДЛ представляет собой двухпозиционное электромагнитное устройство предназначенное для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В, для коммутации цепей в электросистемах объектов авиационной и наземной спецтехники, эксплуатируемых в различных климатических условиях, включая тропические и при воздействии механических нагрузок. Контактор состоит из электромагнита, контактной системы, возвратной пружины и блок-контактов.

  • ТУ 8А0.361.554 ТУ
  • Режим работы продолжительный
  • Номинальный ток коммутируемой цепи, А 100
  • Номинальный ток в цепи вспомогательного вывода, не более
  • Напряжение коммутации постоянное 27В
  • Номинальное напряжение коммутируемой цепи переменного тока (линейное), В 200
  • Номинальная частота, Гц 400
  • Износостойкость коммутационная, циклов 5000
  • Сопротивление изоляции, не менее 50 МОм
  • Минимальная температура окружающей среды -60º С
  • Максимальная температура окружающей среды +85º С
  • Срок службы, лет 11
  • Срок хранения, лет 2
  • Масса, кг 0,95

Контакторы ТКС

Контакторы ТКС предназначены для коммутации цепей переменного, постоянного тока в электросистемах объектов авиационной и наземной спецтехники, эксплуатируемых в различных климатических условиях, включая тропические и при воздействии механических нагрузок.

Структура условного обозначения:

  • Номинальное напряжение в цепи 27 В - Т
  • Контактор - К
  • Значение номинального тока в цепи главных контактов, обозначает разряд сотни - С
  • Число единиц данного разряда - Х
  • Число независимых размыкающих контактов - Х
  • Число независимых замыкающих контактов - Х
  • Температура окружающей среды от -60°С до +85°С - О
  • Продолжительный режим работы - Д
  • Максимально допустимая температура окружающей среды - не более +85° С - О
  • Дополнительная температура +25° С - Д
  • Облегченный вариант исполнения - Л
  • Наличие вспомогательных контактов - Б

Подробные технические характеристики
